Användarmanual

Öppna kartan. Du kan rita utan konto. Bekräfta först ansvarstexten; kontrollera alltid resultatet mot gällande bestämmelser och platsens verkliga förhållanden.

1. Välj Kartbild eller Flygfoto under Visa.
2. Välj Skjutplats under Lägg till objekt och klicka eller tryck på kartan.

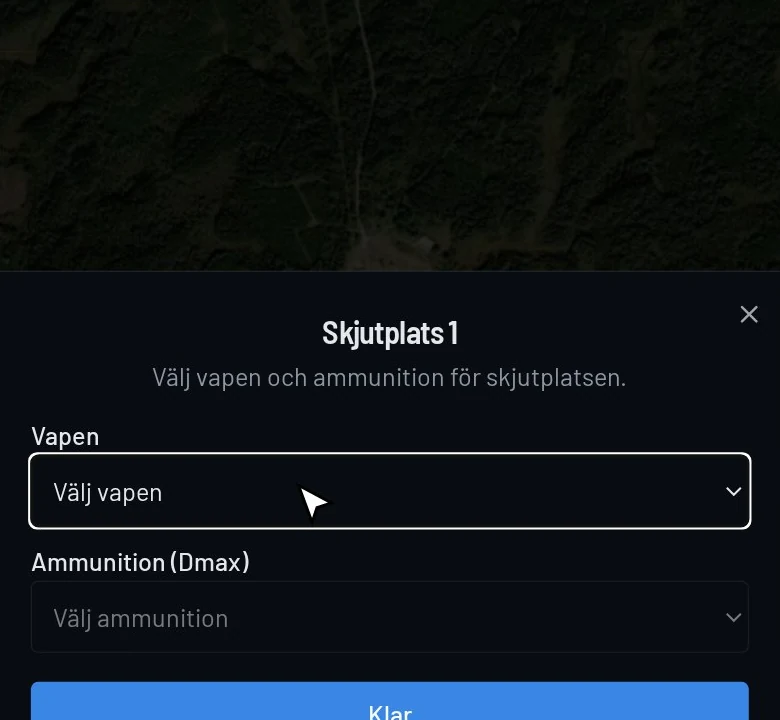

3. Välj vapen och ammunition i rutan som öppnas. Tryck Klar.

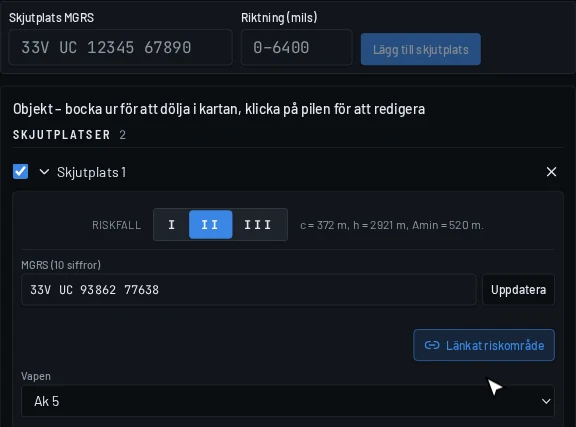

Öppna skjutplatsen i Objekt nedanför kartan. För kaliber ≤ 20 mm anger tabell 11 riskfall I vid vatten eller is, II vid stenbunden mark, metall eller betong, och III vid övrig mark. Kontrollera hela tabellen och dess noter för aktuell kaliber, ammunition och markunderlag; indelningen gäller inte generellt för alla vapen. Välj vapen och tillhörande ammunition; Dmax är maximal skottvidd. Handgranater har i stället ett riskområde kring brisad- eller krevadpunkten enligt kap. 7.

Fyll i Skjutgräns vänster och Skjutgräns höger (förkortas SgV och SgH på kartan), Amin (minsta tillåtna skjutavstånd till skjutområdets hitre gräns) och Amax (största tillåtna skjutavstånd till dess bortre gräns), i meter. Skjutriktning anges i mils; appen använder 6 400 mils per varv. Utan tillräckliga värden syns inget beräknat riskområde. Riskens ytterkant visas röd. Det gröna Målområde är appens markering av skjutområdet mellan Amin, Amax och skjutgränserna, inte hela riskområdet.

Ändra platsen genom att dra den blå markeringen eller ange MGRS (10 siffror) och trycka Uppdatera. Tio positionssiffror anger enmetersrutor, inte garanterad mätnoggrannhet. Fältet Skogens hitre gräns (m) anger avståndet från vapnet till trädbeståndets början. Vapenspecifika värden, exempelvis riskavstånd bakåt u, riskvinkel för sidspridning bakåt Nu och riskavstånd för direkt träff hitom skjutområdet f, visas när de är relevanta. Ett föreslaget f-värde kan ändras manuellt.

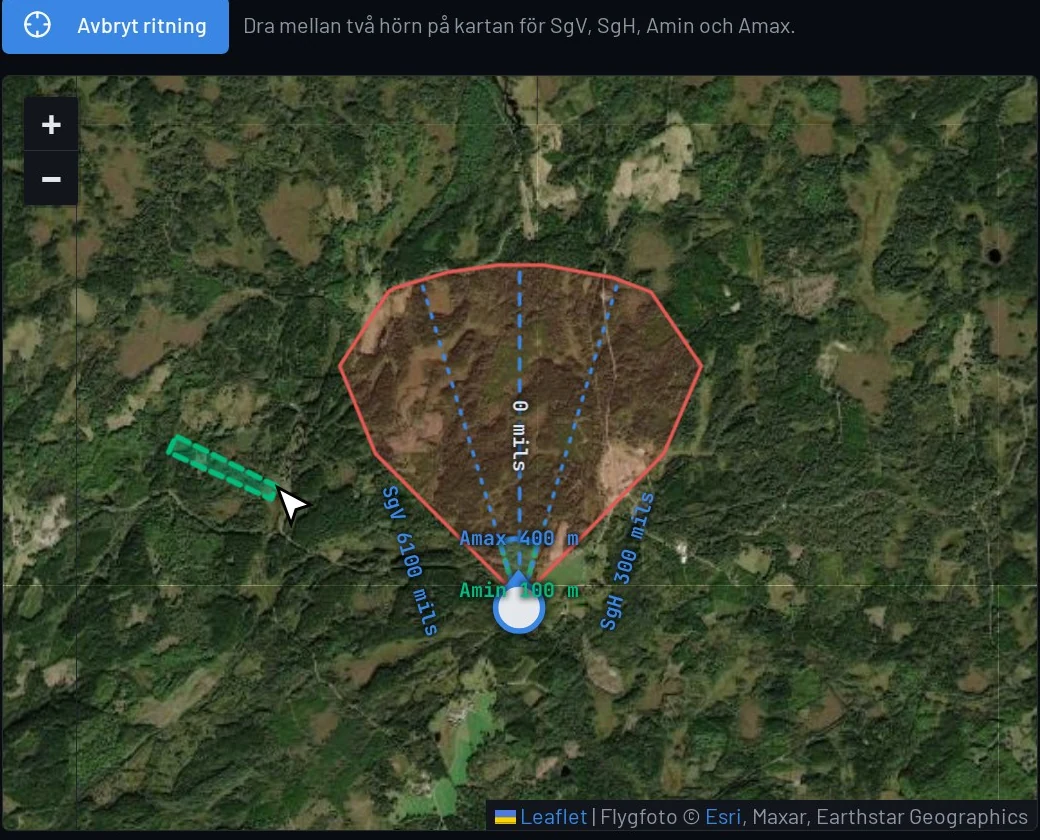

1. Markera en skjutplats och tryck Rita skjutsektor.
2. Dra med fingret eller musen mellan två hörn på kartan. SgV, SgH, Amin och Amax uppskattas från formen.
3. Dra sedan i de små värdetexterna längs linjerna och bågarna för finjustering. Risk- och målområdet följer dragningen direkt.
4. Tryck Avbryt ritning när du är klar. Utanför ritläget flyttas inte sektorns kanter av misstag.

Stridsställningens bredd (m) i objektlistan används när flera vapen skjuter från en bredare ställning. Skjutgräns vänster och höger anges som vanligt från ställningens mittpunkt. Ställningen ritas som en blå linje och riskområdet byggs från hela dess bredd (SÄKR EHV/PV kap. 8, Bild 74: "markera skyttens eldställning eller stridsställningens bredd samt skjutgräns i sida").

Vill du börja om, välj Rita om medan ritläget är aktivt. Du kan alltid finjustera de resulterande talen i objektets fält.

Under Visa växlar du mellan Kartbild och Flygfoto samt visar eller döljer Riskområde, Målområde och Buller. Knappen Text döljer mått- och vinkeltexter för en renare kartbild. Ge en skjutplats en egen Beteckning (t.ex. SP Alfa) i snabbvalsrutan eller objektlistan; namnet visas på kartan och i PDF:en. Kartans plus och minus ändrar zoomnivån; flygfotots skärpa begränsas av bildunderlaget.

Under Lägg till objekt väljer du Mål eller Materiel och klickar på kartan, alternativt anger MGRS i fältet under kartan. Välj Patrull och klicka ut punkter i följd; avsluta med Avsluta slinga eller kasta utkastet med Ångra slinga. Markeringar kan dras till rätt plats. Använd kryssrutan i objektlistan för att dölja ett objekt och pilen för att redigera det.

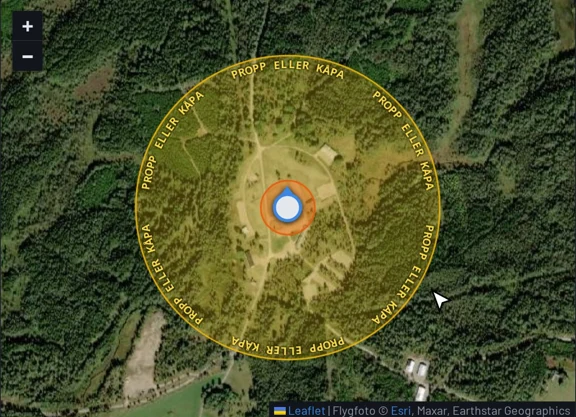

Buller visar preliminära schablonzoner: gul cirkel = PROPP ELLER KÅPA (enkelt hörselskydd), orange cirkel = PROPP OCH KÅPA (dubbla hörselskydd). Avstånden är inte verifierade reglementsvärden och får inte användas för att avgöra var hörselskydd kan utelämnas. Zooma in om texten inte ryms på cirkeln. Bullerzonerna ingår inte i PDF:en.

Min position (flaggan) visar var du är via enhetens GPS som en blå prick, med en ring för noggrannheten. Tillåt platsåtkomst när webbläsaren frågar. Välj sedan Skjutplats här, Mål här eller Materiel här för att placera ett objekt på din position. Positionen sparas inte och kommer inte med i PDF:en.

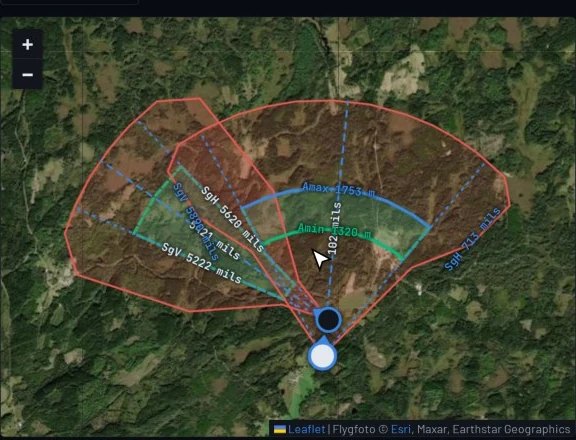

1. Placera två skjutplatser och fyll i deras riskvärden så att båda riskerna syns.
2. Öppna den skjutplats som ska ingå och tryck Länka riskområde. Gör samma sak för övriga områden som ska kombineras.

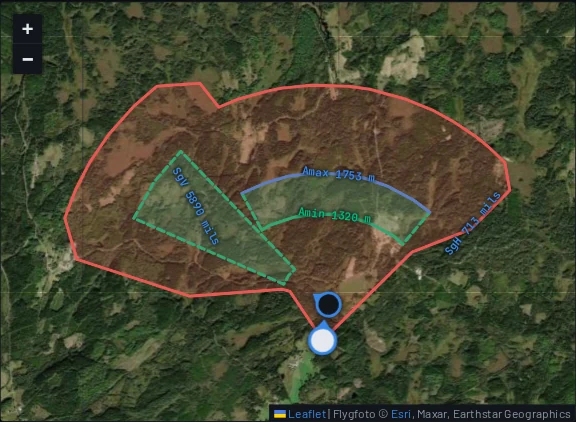

3. De länkade riskernas gemensamma ytterkant visas på kartan. Tryck på knappen igen för att koppla loss ett område.

PDF-export kräver Normal eller Pro. Välj A4 eller A3, skala och Med karta eller Endast riskområde under kartan. Tryck Exportera PDF, ange övningsnamn och välj Skapa PDF.

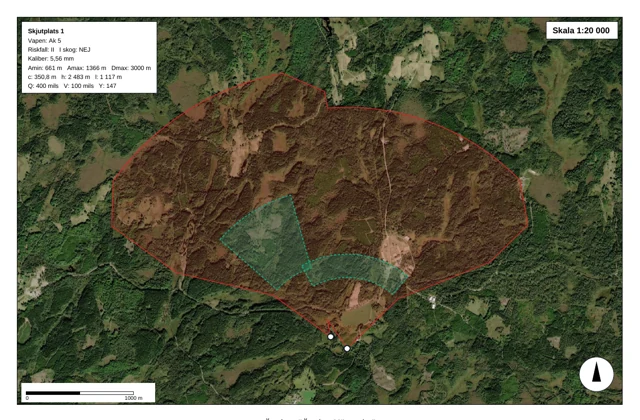

PDF:en ramar in hela riskens ytterkant, även länkade områden. Den innehåller riskritning, skala, norrpil, skjutplatsens värden och valda markeringar. Utan kartbakgrund är riskytan transparent. Kontrollera dokumentet och kartunderlaget innan det används.

Under kartan finns Värdesberäkning. Välj riskfall I–III, vapen och ammunition och fyll i Amin och Amax. Resultatet visar c (riskavstånd i sida för studs av projektil), l (riskavstånd för träff bortom skjutområdet), h (riskavstånd i längd) och Ys (riskavstånd i höjd baserat på studsbanans högsta höjd, inklusive eventuellt splitter). k är riskavstånd för splitter och s är studsfaktor. Ys är inte ett säkerhetsavstånd på marken och inte alltid hela riskavståndet i höjd Y. För finkalibriga vapen bestäms Y som det högsta av Yb och Ys. Beräkningens befintliga s = 0,10 måste kontrolleras mot tillämplig regel. Handgranater ingår inte i denna kalkylator.

Öppna Förklaringar intill beräkningen för definitioner av riskfall, Q, V, f, MGRS och mils. Värdesberäkningen är ett separat hjälpmedel; kartans skjutplats redigeras i objektlistan.

Terminologikälla: SÄKR EHV/PV, version 4.2 (2026), kap. 7–8, särskilt tabeller 11–18 samt mom. 6–14, 21 och 37. Kontrollera gällande version hos Försvarsmakten. Appens egna namn, exempelvis Målområde och granskning på anslagstavlan, innebär inte ett fastställt säkerhetsunderlag eller ett godkännande av Försvarsmakten.

Utan konto kan du arbeta lokalt i samma webbläsare, men arbetet är inte en sparad övning. Välj Logga in i sidhuvudet för att registrera dig med användarnamn, e-post och lösenord eller logga in. Följ bekräftelselänken i mejlet om du skapar konto; Glömt lösenordet? skickar en återställningslänk.

Med Normal kan du ange ett övningsnamn och trycka Spara som övning. Välj sedan övning i menyn för att öppna den igen; ändringar sparas löpande. Du kan också delta i en övning som delats med dig. Med Pro kan ägaren öppna Dela & behörigheter, bjuda in via användarnamn eller skapa en inbjudningslänk för Visa eller Redigera. Visning kan inte spara ändringar; redigerare kan arbeta i övningen tillsammans med andra. Ägaren kan ändra behörighet, ta bort medlemmar eller radera övningen.

Välj Uppgradera medlemskap för att jämföra Free, Normal och Pro. Normal och Pro är engångsköp för 12 månader och aktiveras manuellt, normalt inom 1–3 arbetsdagar efter betalning. Ditt aktiva val och slutdatum visas i sidhuvudet när du är inloggad.

Appen följer konstruktionen i SÄKR EHV/PV v4.2 kap. 8 men gör följande förenklingar. Kontrollera alltid resultatet mot reglementet och platsens förhållanden.

• Plan terräng: ingen hänsyn tas till höjdskillnader mellan skjutplats, mål och omgivning (t.ex. skjutning uppför/nedför, höjder som fångar eller förlänger banan).
• Skog: skog anges bara som ett avstånd till skogens hitre gräns och antas gälla lika på båda sidor och i hela sektorn. Skogens täthet och djup bedöms inte.
• f-värden: föreslagna schabloner (20 m granattillsats Ak, 40 m granatspruta, 50 m Grg/Pskott) fylls i automatiskt och kan ändras manuellt.
• Kartprojektion: avstånd och riktningar räknas på en lokal plan approximation; mycket stora riskområden kan få små avvikelser. Riktningar anges mot kartnord, inte rutnätsnord eller magnetisk nord.
• Bakblås: ritas som en sektor med u och Nu enligt tabell; tryckzon och drivspegelområde visas som värden men ritas inte.
• Handgranater: ritas som en cirkel kring kastpunkten för oskyddad personal (kap. 7), inte kring faktisk krevadpunkt.
• Buller: zonerna är preliminära schabloner, inte reglementsvärden.
• Väder och ammunitionsvariationer: vind, temperatur och lokala skjuttabeller påverkar inte beräkningen.
